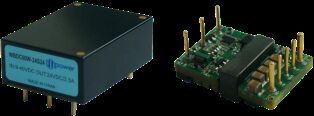

FWD-60W-24S सीरीज 60W डीसी-डीसी पावर मॉड्यूल
FWD-60W-24S सीरीज 1/16 ब्रिक पावर सीरीज 60W डीसी-डीसी पावर मॉड्यूल 1500VDC आइसोलेशन और अल्ट्रा-कॉम्पैक्ट डिज़ाइन के साथ मांग वाले विमानन अनुप्रयोगों के लिए।
मुख्य विशेषताएं
- उच्च दक्षता: 90.5%
- अधिकतम आउटपुट पावर: 60W तक
- इनपुट/आउटपुट आइसोलेशन: 1500VDC
- अल्ट्रा-कॉम्पैक्ट आकार: 35.4 × 25.1 × 12.7 मिमी
- उच्च विश्वसनीयता: कोई आंतरिक एल्यूमीनियम और टैंटलम इलेक्ट्रोलाइटिक कैपेसिटर नहीं
- ओवर करंट, ओवर वोल्टेज और शॉर्ट-सर्किट सुरक्षा
- अनुप्रयोग: औद्योगिक नियंत्रण, रडार, अग्नि नियंत्रण, मिसाइल-जनित, संचार प्रणाली
मॉडल विनिर्देश
| मॉडल | इनपुट (VDC) | आउटपुट (VDC) | आउटपुट करंट | रिपल Vp-p | दक्षता | आकार |
|---|---|---|---|---|---|---|
| WBDC60W-24S3R3 | 9-40V | 3.3V | 12A | 80mV | 87.5% | 35.4*25.1*12.7 |
| WBDC60W-24S05 | 9-40V | 5V | 12A | 80mV | 88% | 35.4*25.1*12.7 |
| WBDC60W-24S06 | 9-40V | 6V | 10A | 80mV | 88% | 35.4*25.1*12.7 |
| WBDC60W-24S08 | 9-40V | 8V | 7.5A | 100mV | 89% | 35.4*25.1*12.7 |
| WBDC60W-24S12 | 9-40V | 12V | 5A | 100mV | 90.5% | 35.4*25.1*12.7 |
| WBDC60W-24S15 | 9-40V | 15V | 4A | 100mV | 90% | 35.4*25.1*12.7 |
| WBDC60W-245S24 | 9-40V | 24V | 2.5A | 100mV | 88.5% | 35.4*25.1*12.7 |
| WBDC60W-24S28 | 9-40V | 28V | 2.14A | 100mV | 88.5% | 35.4*25.1*12.7 |
| WBDC60W-24S32 | 9-40V | 32V | 1.87A | 200mV | 89% | 35.4*25.1*12.7 |
| WBDC60W-24S36 | 9-40V | 36V | 1.66A | 200mV | 89% | 35.4*25.1*12.7 |
| WBDC60W-24S48 | 9-40V | 48V | 1.25A | 200mV | 88.5% | 35.4*25.1*12.7 |
सभी डेटा +25℃ पर परखा गया है जब तक कि अन्यथा निर्दिष्ट न हो, रेटेड इनपुट/आउटपुट, पूर्ण लोड और शुद्ध प्रतिरोधी लोड के तहत।
कस्टम वोल्टेज आउटपुट आवश्यकताओं के लिए हमसे संपर्क करें।
"N" प्रत्यय वाले मॉडल नकारात्मक तर्क, फ्लैंज-आर कॉन्फ़िगरेशन को इंगित करते हैं।
प्रत्यय प्लस-एम (-55 डिग्री सक्रियण) नामकरण नियम: एन-आर-एम
कस्टम वोल्टेज आउटपुट आवश्यकताओं के लिए हमसे संपर्क करें।
"N" प्रत्यय वाले मॉडल नकारात्मक तर्क, फ्लैंज-आर कॉन्फ़िगरेशन को इंगित करते हैं।
प्रत्यय प्लस-एम (-55 डिग्री सक्रियण) नामकरण नियम: एन-आर-एम
इनपुट पैरामीटर
| इनपुट पैरामीटर | टिप्पणी | न्यूनतम | विशिष्ट | अधिकतम | इकाई |
|---|---|---|---|---|---|
| इनपुट वोल्टेज रेंज | 24Vin | 9 | 24 | 40 | VDC |
| इनपुट सर्ज वोल्टेज | क्षणिक (1s) | 50 | VDC | ||
| टर्न ऑन वोल्टेज | 7.6 | 8.2 | 9 | VDC | |
| टर्न ऑफ वोल्टेज | 6.7 | 7 | 8 | VDC | |
| नो लोड इनपुट करंट | आउटपुट नो लोड 24Vin | 65 | mA | ||
| इनपुट/आउटपुट फ़िल्टरिंग | π प्रकार | बहु-स्तरीय | |||
| सक्षम तर्क | सकारात्मक तर्क: पावर ऑन (सक्षम पिन खुला), पावर ऑफ (सक्षम पिन शॉर्टेड) नकारात्मक तर्क: पावर ऑफ (सक्षम पिन खुला), पावर ऑन (सक्षम पिन शॉर्टेड) |
सामान्य विनिर्देश
| सामान्य विनिर्देश | टिप्पणी | न्यूनतम | विशिष्ट | अधिकतम | इकाई |
|---|---|---|---|---|---|
| इनपुट/आउटपुट आइसोलेशन वोल्टेज | 1500 | VDC | |||
| इनपुट/हाउसिंग आइसोलेशन वोल्टेज | 1500 | VDC | |||
| आउटपुट/हाउसिंग आइसोलेशन वोल्टेज | 500 | VDC | |||
| इन्सुलेशन प्रतिरोध | DC500V | 100 | MΩ | ||
| स्विचिंग आवृत्ति | 240 | 330 | 350 | kHz | |
| कार्य तापमान | -40 | 100 | ℃ | ||
| भंडारण तापमान | -55 | 125 | ℃ | ||
| सुरक्षा | नमी प्रूफ, नमक स्प्रे प्रूफ, मोल्ड प्रूफ | ||||
| आकार | 35.4 * 25.1 * 12.7 | mm | |||
| कूलिंग विधि | संवहन, मजबूर वायु शीतलन, चालन | ||||
| वजन | 31 | g |
चयन परीक्षण मानक
| परीक्षण परियोजना | विधि | परीक्षण की स्थिति | औद्योगिक ग्रेड | ग्रेड |
|---|---|---|---|---|
| आंतरिक दृश्य निरीक्षण | GJB548B, 2017.1 | 100% | 100% | |
| उच्च तापमान भंडारण | GJB150.3A | +125℃, 48h | 100% | |
| कम तापमान भंडारण | GJB150.3A | -55℃, 48h | 100% | |
| तापमान चक्र | GJB548B, 1010.1 | -55～+125℃, 10 बार | 100% | |
| मध्यवर्ती वोल्टेज परीक्षण | - | Tc = +25℃ | 100% | |
| बर्न-इन | Tc = +85℃, 48h | यादृच्छिक जांच | 100% | |
| अंतिम विद्युत परीक्षण | उत्पाद विनिर्देश | -40℃, +25℃, +85℃ (Tc) | 100% | 100% |
| बाहरी दृश्य निरीक्षण | GJB548B, 2009.1 | 100% | 100% |
भौतिक आयाम
आकार: 33.2 मिमी (लंबाई) × 22.8 मिमी (चौड़ाई) × 9.1 मिमी (ऊंचाई)
पिन कॉन्फ़िगरेशन
| पिन | प्रतीक | कार्य |
|---|---|---|
| 1 | Vi- | इनपुट नकारात्मक |
| 2 | EN | नियंत्रण सिरा |
| 3 | Vi+ | इनपुट सकारात्मक |
| 4 | Vo+ | आउटपुट सकारात्मक |
| 5 | S+ | सेंसिंग सिरा सकारात्मक |
| 6 | ट्रिम | वोल्टेज समायोजन सिरा |
| 7 | S- | सेंसिंग सिरा नकारात्मक |
| 8 | Vo- | आउटपुट नकारात्मक |
