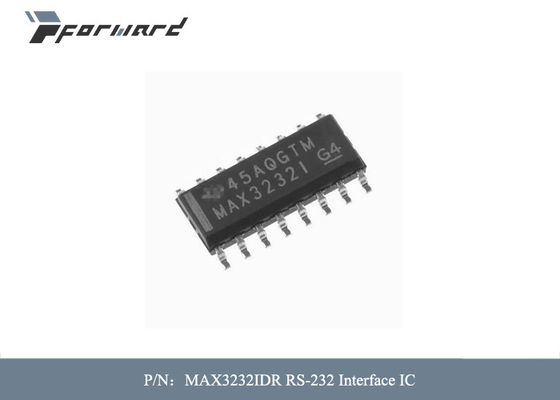

MAX3232IDR RS-232 इंटरफ़ेस IC आपूर्ति वोल्टेज - अधिकतम 5.5 V

विमानन भागों MAX3232IDR RS-232 इंटरफेस आईसी आपूर्ति वोल्टेज - अधिकतम 5.5 वी

विमानन भागों का वर्णनः

MAX3232 उपकरण में दो लाइन ड्राइवर, दो लाइन रिसीवर और ±15-kV ईएसडी सुरक्षा टर्मिनल से टर्मिनल (जीएनडी सहित सीरियल-पोर्ट कनेक्शन टर्मिनल) के साथ एक दोहरी चार्ज-पंप सर्किट शामिल है।उपकरण TIA/EIA-232-F की आवश्यकताओं को पूरा करता है और एक असिंक्रोनस संचार नियंत्रक और सीरियल-पोर्ट कनेक्टर के बीच विद्युत इंटरफ़ेस प्रदान करता हैचार्ज पंप और चार छोटे बाहरी संधारित्र एकल 3-वोल्ट से 5.5-वोल्ट की आपूर्ति से संचालन की अनुमति देते हैं।उपकरण 250 kbit/s तक डेटा सिग्नलिंग दरों और अधिकतम 30-V/μs ड्राइवर आउटपुट स्लेव दर पर काम करते हैं.

विशेषताएंविमानन भागों के:

• • RS-232 बस-टर्मिनल ईएसडी सुरक्षा से अधिक
• मानव शरीर मॉडल (एचबीएम) का उपयोग करके ±15 केवी
• • टीआईए की आवश्यकताओं को पूरा करता है या उससे अधिक है/
• ईआईए-232-एफ और आईटीयू वी.28 मानक
• • 3-वोल्ट से 5.5-वोल्ट वीसीसी आपूर्ति के साथ काम करता है
• • 250 kbit/s तक काम करता है
• • दो ड्राइवर और दो रिसीवर
• • कम आपूर्ति करंटः 300 μA विशिष्ट
• • बाहरी संधारित्र: 4 × 0.1 μF
• • 3.3-वोल्ट आपूर्ति के साथ 5-वोल्ट तर्क इनपुट स्वीकार करता है
• • वैकल्पिक हाई-स्पीड टर्मिनल-संगत उपकरण (1 एमबीआईटी/सेकंड)
• ️ SN65C3232 (~40°C से 85°C)
• SN75C3232 (0°C से 70°C)

विनिर्देशविमानन भागों के:
