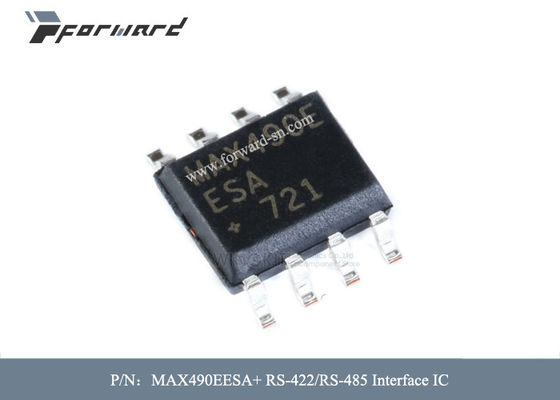

MAX490EESA+ RS-422 RS485 इंटरफ़ेस IC आपूर्ति वोल्टेज - अधिकतम 5 V

एविएशन पार्ट्स MAX490EESA+ RS-422/RS-485 इंटरफ़ेस IC आपूर्ति वोल्टेज - अधिकतम 5 V

विमानन भागों का विवरण:

MAX481E, MAX483E, MAX485E, MAX487E- MAX491E, और MAX1487E कठोर वातावरण में RS-485 और RS-422 संचार के लिए कम-शक्ति ट्रांसीवर हैं।प्रत्येक ड्राइवर आउटपुट और रिसीवर इनपुट लैचअप के बिना ±15kV इलेक्ट्रो-स्टैटिक डिस्चार्ज (ESD) झटकों से सुरक्षित है।इन भागों में एक ड्राइवर और एक रिसीवर होता है।MAX483E, MAX487E, MAX488E, और MAX489E में स्लीव-रेट ड्राइवर्स हैं जो EMI को कम करते हैं और अनुचित तरीके से समाप्त किए गए केबलों के कारण होने वाले प्रतिबिंबों को कम करते हैं, इस प्रकार 250kbps तक त्रुटि-मुक्त डेटा ट्रांसमिशन की अनुमति देते हैं।ड्राइवर ने MAX481E, MAX485E, MAX490E, MAX491E, और MAX1487E की दरें सीमित नहीं की हैं, जिससे उन्हें 2.5Mbps तक संचारित करने की अनुमति मिलती है।

ये ट्रांसीवर अनलोड किए जाने पर या अक्षम ड्राइवरों के साथ पूरी तरह से लोड होने पर 120µA आपूर्ति करंट जितना कम खींचते हैं (चयनकर्ता गाइड देखें)।इसके अतिरिक्त, MAX481E, MAX483E, और MAX487E में निम्न-वर्तमान शटडाउन मोड है जिसमें वे केवल 0.5μA का उपभोग करते हैं।सभी भाग एक + 5V आपूर्ति से संचालित होते हैं।

ड्राइवर शॉर्ट-सर्किट करंट सीमित होते हैं, और थर्मल शटडाउन सर्किट्री द्वारा अत्यधिक बिजली अपव्यय से सुरक्षित होते हैं जो उनके आउटपुट को उच्च-प्रतिबाधा स्थिति में रखता है।रिसीवर इनपुट में एक असफल-सुरक्षित सुविधा होती है जो इनपुट ओपन सर्किट होने पर तर्क-उच्च आउटपुट की गारंटी देती है।

MAX487E और MAX1487E में क्वार्टर-यूनिट-लोड रिसीवर इनपुट प्रतिबाधा है, जो बस में 128 ट्रांसीवर तक की अनुमति देता है।MAX488E-MAX491E पूर्ण-द्वैध संचार के लिए डिज़ाइन किए गए हैं, जबकि MAX481E, MAX483E, MAX485E, MAX487E, और MAX1487E आधे-द्वैध अनुप्रयोगों के लिए डिज़ाइन किए गए हैं।उन अनुप्रयोगों के लिए जो ESD संवेदनशील नहीं हैं, पिन और फ़ंक्शन-संगत MAX481, MAX483, MAX485, MAX487–MAX491, और MAX1487 देखें।

विशेषताएँएविएशन पार्ट्स की:

• * दोष-सहिष्णु अनुप्रयोगों के लिए
• MAX3430: ±80V दोष-संरक्षित, विफल-सुरक्षित, 1/4
• यूनिट लोड, +3.3V, RS-485 ट्रांसीवर
• MAX3440E–MAX3444E: ±15kV ESD-संरक्षित,
• ±60V दोष-संरक्षित, 10एमबीपीएस, विफल-सुरक्षित,
• RS-485/J1708 ट्रांसीवर
• * अंतरिक्ष-विवश अनुप्रयोगों के लिए
• MAX3460–MAX3464: +5V, विफल-सुरक्षित, 20Mbps,
• प्रोफिबस RS-485/RS-422 ट्रांसीवर
• MAX3362: +3.3V, हाई-स्पीड, RS-485/RS-422
• SOT23 पैकेज में ट्रांसीवर
• MAX3280E–MAX3284E: ±15kV ESD-संरक्षित,
• 52एमबीपीएस, +3V से +5.5V, SOT23, RS-485/RS-422,
• ट्रू फेल-सेफ रिसीवर्स
• MAX3293/MAX3294/MAX3295: 20Mbps, +3.3V,
• SOT23, RS-485/RS-422 ट्रांसमीटर
• * एकाधिक ट्रांसीवर अनुप्रयोगों के लिए
• MAX3030E–MAX3033E: ±15kV ESD-संरक्षित,
• +3.3V, क्वाड RS-422 ट्रांसमीटर
• * विफल-सुरक्षित अनुप्रयोगों के लिए
• MAX3080-MAX3089: विफल-सुरक्षित, उच्च-गति
• (10एमबीपीएस), स्लीव-रेट-लिमिटेड RS-485/RS-422
• transceivers
• * कम वोल्टेज अनुप्रयोगों के लिए
• MAX3483E/MAX3485E/MAX3486E/MAX3488E/
• MAX3490E/MAX3491E: +3.3V संचालित, ±15kV
• ईएसडी-संरक्षित, 12 एमबीपीएस, स्लीव-रेट-सीमित,
• ट्रू RS-485/RS-422 ट्रांसीवर

विशेष विवरणएविएशन पार्ट्स की:
