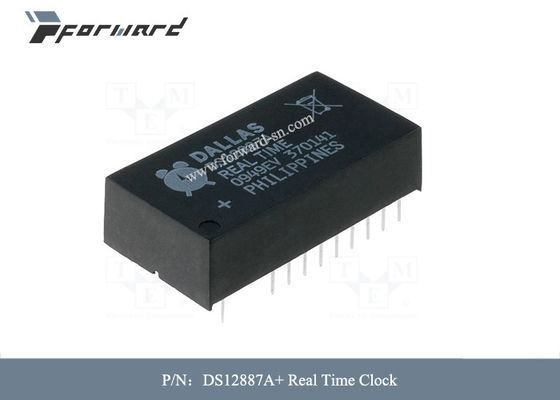

एविएशन पार्ट्स DS12887A+ रियल टाइम क्लॉक RTC मेमोरी साइज़ 114 B

एविएशन पार्ट्स DS12887A+ रियल टाइम क्लॉक RTC मेमोरी साइज़ 114 B

विमानन भागों का विवरण:

DS12885, DS12887, और DS12C887 रीयल-टाइम क्लॉक (RTCs) को DS1285 और DS1287 के सीधे प्रतिस्थापन के लिए डिज़ाइन किया गया है।डिवाइस एक रीयल-टाइम घड़ी/कैलेंडर, एक समय का अलार्म, एक सामान्य इंटरप्ट आउटपुट के साथ तीन मास्केबल इंटरप्ट, एक प्रोग्राम करने योग्य स्क्वायर वेव, और बैटरीबैकड स्टैटिक रैम के 114 बाइट्स (DS12C887 और DS12C887A में 113 बाइट्स) प्रदान करते हैं।DS12887 एक क्वार्ट्ज क्रिस्टल और लिथियम ऊर्जा स्रोत को 24-पिन एनकैप्सुलेटेड डीआईपी पैकेज में एकीकृत करता है।DS12C887 32h पते पर एक सेंचुरी बाइट जोड़ता है।सभी उपकरणों के लिए, महीने के अंत में तारीख स्वचालित रूप से 31 दिनों से कम वाले महीनों के लिए समायोजित हो जाती है, जिसमें लीप वर्षों के लिए सुधार शामिल है।उपकरण AM/PM संकेतक के साथ 24-घंटे या 12-घंटे के प्रारूप में भी काम करते हैं।एक सटीक तापमान-मुआवजा सर्किट वीसीसी की स्थिति पर नज़र रखता है।यदि प्राथमिक बिजली विफलता का पता चला है, तो डिवाइस स्वचालित रूप से बैकअप आपूर्ति पर स्विच हो जाता है।प्राथमिक शक्ति अनुपस्थित होने पर समय और दिनांक संचालन बनाए रखने के लिए लिथियम कॉइन-सेल बैटरी को DS12885 पर VBAT इनपुट पिन से जोड़ा जा सकता है।डिवाइस को मल्टीप्लेक्स बाइट-वाइड इंटरफ़ेस के माध्यम से एक्सेस किया जाता है, जो इंटेल और मोटोरोला दोनों मोड का समर्थन करता है।

विशेषताएँएविएशन पार्ट्स की:

* आईबीएम एटी कंप्यूटर क्लॉक/कैलेंडर के लिए ड्रॉप-इन रिप्लेसमेंट

* RTC सेकंड, मिनट, घंटे, दिन, दिनांक, की गणना करता है

2099 के माध्यम से लीप वर्ष मुआवजे के साथ महीना और वर्ष

* बाइनरी या बीसीडी समय प्रतिनिधित्व

* 12-घंटे या 24-घंटे की घड़ी 12-घंटे के मोड में पूर्वाह्न और अपराह्न के साथ

* डेलाइट सेविंग टाइम विकल्प

* चयन करने योग्य इंटेल या मोटोरोला बस समय

* 128 रैम स्थानों के रूप में सॉफ्टवेयर के साथ इंटरफेस किया गया

* क्लॉक और कंट्रोल रजिस्टर के 14 बाइट्स

* सामान्य प्रयोजन के 114 बाइट्स, बैटरी-समर्थित RAM (DS12C887 और DS12C887A में 113 बाइट्स)

* रैम क्लियर फंक्शन (DS12885, DS12887A, और DS12C887A)

* तीन स्वतंत्र रूप से मास्केबल इंटरप्ट फ्लैग के साथ इंटरप्ट आउटपुट

* समय-समय पर अलार्म प्रति सेकंड एक बार प्रति दिन एक बार

* आवधिक दरें 122μs से 500ms तक

* एंड-ऑफ-क्लॉक अपडेट साइकिल फ्लैग

* प्रोग्रामेबल स्क्वायर-वेव आउटपुट

* स्वचालित पावर-फेल डिटेक्ट और स्विच सर्किटरी

* वैकल्पिक 28-पिन PLCC सरफेस माउंट पैकेज या 32-पिन TQFP (DS12885)

* एकीकृत क्रिस्टल और बैटरी के साथ वैकल्पिक एनकैप्सुलेटेड डीआईपी (ईडीआईपी) पैकेज (DS12887, DS12887A, DS12C887, DS12C887A)

* वैकल्पिक औद्योगिक तापमान रेंज उपलब्ध

* हामीदारी प्रयोगशाला (यूएल) मान्यता प्राप्त।

विमानन भागों के निर्दिष्टीकरण:
