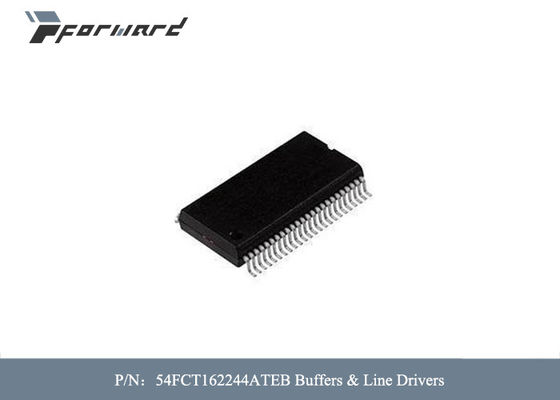

एविएशन पार्ट्स 54FCT162244ATEB बफ़र्स और लाइन ड्राइवर्स सप्लाई वोल्टेज अधिकतम 5 V

एविएशन पार्ट्स 54FCT162244ATEB बफ़र्स और लाइन ड्राइवर्स सप्लाई वोल्टेज अधिकतम 5 V

विमानन भागों का विवरण:


FCT162244T 16-बिट बफ़र/लाइन ड्राइवर बस इंटरफ़ेस या सिग्नल बफ़रिंग अनुप्रयोगों के लिए है जिसमें उच्च गति और कम बिजली अपव्यय की आवश्यकता होती है।इन उपकरणों में पिन संगठन के माध्यम से प्रवाह होता है, और बोर्ड लेआउट को सरल बनाने के लिए पैकेजिंग को सिकोड़ता है।सभी इनपुट बेहतर शोर मार्जिन के लिए हिस्टैरिसीस के साथ डिज़ाइन किए गए हैं।तीन-राज्य नियंत्रण स्वतंत्र 4-बिट, 8-बिट या संयुक्त 16-बिट ऑपरेशन की अनुमति देते हैं।ये पुर्जे 54/74ABT16244 के लिए प्लग इन रिप्लेसमेंट हैं जहां उच्च गति, कम शोर या कम बिजली अपव्यय स्तर वांछित हैं।FCT162244T में संतुलित आउटपुट करंट लेवल और करंट लिमिटिंग रेसिस्टर्स हैं।ये लो ग्राउंड बाउंस, मिनिमम अंडरशूट और कंट्रोल्ड आउटपुट फॉल टाइम ऑफर करते हैं, जिससे बाहरी सीरीज टर्मिनेटिंग रेसिस्टर्स की जरूरत कम हो जाती है, जबकि अभी भी 200pF से कम लोड के लिए बहुत हाई स्पीड ऑपरेशन प्रदान करता है।

एविएशन पार्ट्स की विशेषताएं:

0.5 माइक्रोन सीएमओएस टेक्नोलॉजी

• ABT प्रकार्यों के लिए उच्च-गति, निम्न-शक्ति CMOS प्रतिस्थापन

• विशिष्ट tSK(o) (आउटपुट तिरछा) <250ps

• कम इनपुट और आउटपुट लीकेज ≤ 1µA (अधिकतम)

• ESD > 2000V प्रति MIL-STD-883, विधि 3015;> 200 वी का उपयोग करना

मशीन मॉडल (C = 200pF, R = 0)

• संतुलित आउटपुट ड्राइवर्स:

- ±24mA (औद्योगिक)

- ±16mA (सैन्य)

• कम सिस्टम स्विचिंग शोर

विशिष्ट VOLP (आउटपुट ग्राउंड बाउंस) <0.6V VCC पर = 5V,

टीए = 25 डिग्री सेल्सियस

• निम्नलिखित पैकेजों में उपलब्ध है:

- औद्योगिक: एसएसओपी, टीएसएसओपी

- सेना: CERPACK

विमानन भागों के निर्दिष्टीकरण:
