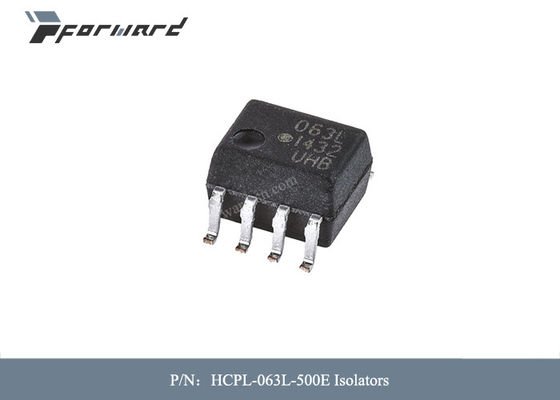

एविएशन पार्ट्स HCPL-063L-500E आइसोलेटर्स वोल्टेज - आइसोलेशन 3750Vrms

एविएशन पार्ट्स HCPL-063L-500E आइसोलेटर्स वोल्टेज - आइसोलेशन 3750Vrms


विमानन भागों का विवरण:


HCPL-260L/060L/263L/063L वैकल्पिक रूप से युग्मित द्वार हैं जो एक GaAsP प्रकाश उत्सर्जक डायोड और एक एकीकृत उच्च लाभ फोटो डिटेक्टर को जोड़ते हैं।एक सक्षम इनपुट डिटेक्टर को स्ट्रोब करने की अनुमति देता है।डिटेक्टर IC का आउटपुट एक ओपन कलेक्टर Schottky-clamped ट्रांजिस्टर है।आंतरिक ढाल 3.3V पर 15 kV/µs की गारंटीकृत सामान्य मोड क्षणिक प्रतिरक्षा विशिष्टता प्रदान करती है।

एलवीटीटीएल/एलवीसीएमओएस संगत-क्षमता प्राप्त करते समय यह अद्वितीय डिजाइन अधिकतम एसी और डीसी सर्किट अलगाव प्रदान करता है।ऑप्टोकॉप्लर एसी और डीसी परिचालन मापदंडों की गारंटी -40 डिग्री सेल्सियस से +85 डिग्री सेल्सियस तक है, जिससे सिस्टम को परेशानी मुक्त प्रदर्शन की अनुमति मिलती है।

ये ऑप्टोकॉप्लर्स हाई स्पीड लॉजिक इंटरफेसिंग, इनपुट/आउटपुट बफ़रिंग के लिए उपयुक्त हैं, वातावरण में लाइन रिसीवर के रूप में जो पारंपरिक लाइन रिसीवर बर्दाश्त नहीं कर सकते हैं और अत्यधिक उच्च जमीन या प्रेरित शोर वातावरण में उपयोग के लिए अनुशंसित हैं।

एविएशन पार्ट्स की विशेषताएं:

• 3.3V/5V दोहरी आपूर्ति वोल्टेज

• कम बिजली की खपत

• 15 kV/µs न्यूनतम कॉमन मोड रिजेक्शन (CMR) VCM = 1000 V पर

• उच्च गति: 15 एमबीडी विशिष्ट

• LVTTL/LVCMOS संगत

• निम्न इनपुट करंट क्षमता: 5 mA

• तापमान पर एसी और डीसी प्रदर्शन की गारंटी: -40 डिग्री सेल्सियस से +85 डिग्री सेल्सियस

• 8-पिन डीआईपी, एसओआईसी-8 में उपलब्ध है

• स्ट्रोबेबल आउटपुट (केवल सिंगल चैनल उत्पाद)

• सुरक्षा अनुमोदन: UL, CSA, IEC/EN/DIN EN 60747-5-5
