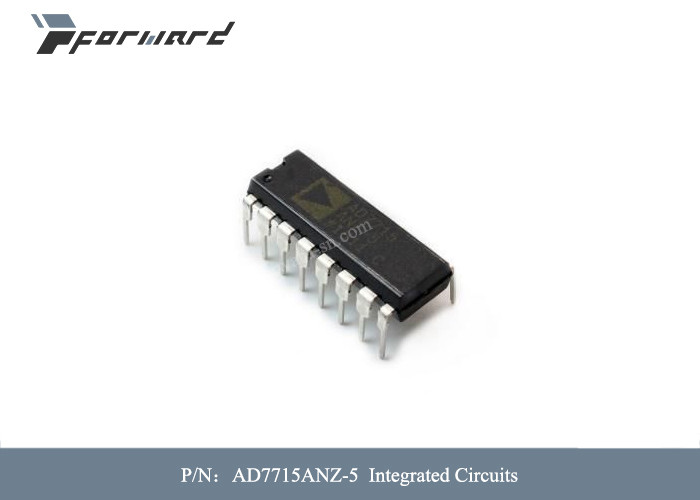

एविएशन पार्ट्स AD7715ANZ-5 इंटीग्रेटेड सर्किट ऑपरेटिंग तापमान -40°C ~ 85°C

एविएशन पार्ट्स AD7715ANZ-5 इंटीग्रेटेड सर्किट ऑपरेटिंग तापमान -40°C ~ 85°C

विमानन भागों का विवरण:


AD7715 कम आवृत्ति माप अनुप्रयोगों के लिए एक पूर्ण एनालॉग फ्रंट एंड है।भाग एक ट्रांसड्यूसर से सीधे निम्न स्तर के इनपुट संकेतों को स्वीकार कर सकता है और एक सीरियल डिजिटल शब्द को आउटपुट कर सकता है।यह Σ-Δ कनवर्ज़न तकनीक का उपयोग करता है ताकि 16 बिट तक बिना किसी लापता कोड के प्रदर्शन का एहसास हो सके।इनपुट सिग्नल एक एनालॉग मॉड्यूलेटर के आसपास आधारित मालिकाना प्रोग्रामेबल गेन फ्रंट एंड पर लागू होता है।मॉड्यूलेटर आउटपुट को ऑन-चिप डिजिटल फ़िल्टर द्वारा संसाधित किया जाता है।इस डिजिटल फिल्टर के पहले पायदान को ऑन-चिप कंट्रोल रजिस्टर के जरिए प्रोग्राम किया जा सकता है, जिससे फिल्टर कटऑफ और आउटपुट अपडेट रेट को समायोजित किया जा सकता है।

AD7715 में डिफरेंशियल एनालॉग इनपुट के साथ-साथ डिफरेंशियल रेफरेंस इनपुट भी है।यह एकल आपूर्ति (3 V या 5 V) से संचालित होता है।यह 0 mV से 20 mV, 0 mV से 80 mV, 0 V से 1.25 V और 0 V से 2.5 V की एकध्रुवीय इनपुट सिग्नल रेंज को हैंडल कर सकता है। यह ±20 mV, ±80 mV, ± की बाइपोलर इनपुट सिग्नल रेंज को भी हैंडल कर सकता है। 1.25 वी और ± 2.5 वी। इन द्विध्रुवीय श्रेणियों को अंतर एनालॉग इनपुट के नकारात्मक इनपुट के संदर्भ में संदर्भित किया जाता है।AD7715 इस प्रकार एकल चैनल सिस्टम के लिए सभी सिग्नल कंडीशनिंग और रूपांतरण करता है।

AD7715 स्मार्ट, माइक्रोकंट्रोलर या DSP आधारित सिस्टम में उपयोग के लिए आदर्श है।इसमें एक सीरियल इंटरफ़ेस है जिसे तीन-तार ऑपरेशन के लिए कॉन्फ़िगर किया जा सकता है।इनपुट सीरियल पोर्ट का उपयोग करके सॉफ्टवेयर में सेटिंग्स, सिग्नल पोलरिटी और अपडेट रेट चयन को कॉन्फ़िगर किया जा सकता है।भाग में स्वयं अंशांकन और सिस्टम अंशांकन विकल्प होते हैं ताकि लाभ को समाप्त किया जा सके और भाग में या सिस्टम में त्रुटियों को ऑफसेट किया जा सके।

CMOS निर्माण बहुत कम बिजली अपव्यय सुनिश्चित करता है, और पावर-डाउन मोड स्टैंडबाय बिजली की खपत को 50 µW ठेठ तक कम कर देता है।यह हिस्सा 16-लीड, 0.3 इंच चौड़ा, प्लास्टिक डुअल-इन-लाइन पैकेज (PDIP) के साथ-साथ 16-लीड 0.3 इंच चौड़ा छोटा आउटलाइन (SOIC_W) पैकेज और 16-लीड TSSOP पैकेज में उपलब्ध है।

एविएशन पार्ट्स की विशेषताएं:

• AD7715 3 V सप्लाई और 1 MHz मास्टर क्लॉक पर कुल सप्लाई करंट में 450 µA से कम की खपत करता है, जो इसे लो-पावर सिस्टम में उपयोग के लिए आदर्श बनाता है।स्टैंडबाय करंट 10 µA से कम है।
• प्रोग्रामेबल गेन इनपुट AD7715 को सिग्नल कंडीशनिंग की काफी मात्रा को हटाते हुए एक स्ट्रेन गेज या ट्रांसड्यूसर से सीधे इनपुट सिग्नल स्वीकार करने की अनुमति देता है।
• AD7715 माइक्रोकंट्रोलर या डीएसपी प्रोसेसर अनुप्रयोगों के लिए एक तीन-तार सीरियल इंटरफ़ेस के साथ आदर्श है जो इंटरकनेक्ट लाइनों की संख्या को कम करता है और पृथक सिस्टम में आवश्यक ऑप्टोकॉप्लर्स की संख्या को कम करता है।भाग में ऑन-चिप रजिस्टर होते हैं जो आउटपुट अपडेट रेट, इनपुट गेन, सिग्नल पोलरिटी और कैलिब्रेशन मोड पर सॉफ़्टवेयर नियंत्रण की अनुमति देते हैं।
• इस भाग में 16-बिट्स बिना किसी लापता कोड, ± 0.0015% सटीकता और कम आरएमएस शोर के साथ उत्कृष्ट स्थिर प्रदर्शन विनिर्देश हैं।एंडपॉइंट त्रुटियां और तापमान बहाव के प्रभाव ऑन-चिप अंशांकन विकल्पों द्वारा समाप्त हो जाते हैं, जो शून्य-स्केल और पूर्ण-स्केल त्रुटियों को दूर करते हैं।

विमानन भागों के निर्दिष्टीकरण:
