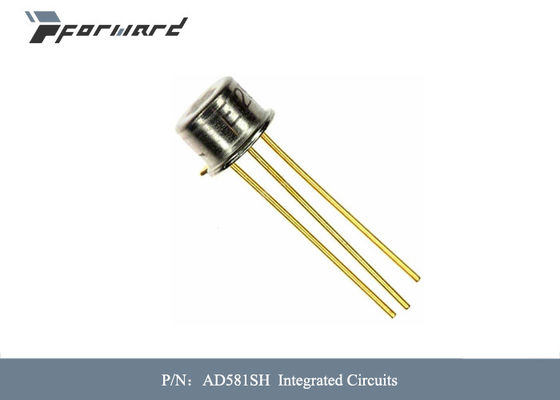

एविएशन पार्ट्स AD581SH इंटीग्रेटेड सर्किट वोल्टेज आउटपुट (न्यूनतम / फिक्स्ड) 10V

एविएशन पार्ट्स AD581SH इंटीग्रेटेड सर्किट वोल्टेज आउटपुट (न्यूनतम / फिक्स्ड) 10V


विमानन भागों का विवरण:


AD581 एक 3-पिन, तापमान मुआवजा, अखंड, बैंड गैप वोल्टेज संदर्भ है जो 12 V से 30 V तक के अनियमित इनपुट स्तर से सटीक 10.00 V आउटपुट प्रदान करता है। लेजर वेफर ट्रिमिंग (LWT) का उपयोग प्रारंभिक दोनों को ट्रिम करने के लिए किया जाता है। +25 डिग्री सेल्सियस के साथ-साथ तापमान गुणांक पर त्रुटि, जिसके परिणामस्वरूप उच्च परिशुद्धता प्रदर्शन पहले केवल महंगे संकर या ओवन विनियमित मॉड्यूल में उपलब्ध था।AD581L का 5 mV प्रारंभिक त्रुटि सहिष्णुता और 5 ppm/°C गारंटीकृत तापमान गुणांक एक अखंड वोल्टेज संदर्भ में उपलब्ध है।

AD581 में इस्तेमाल किया गया बैंड गैप सर्किट डिजाइन क्लासिकल जेनर ब्रेकडाउन डायोड तकनीकों की तुलना में कई फायदे प्रदान करता है।सबसे महत्वपूर्ण, कम बिजली प्रणालियों के लिए पूर्ण सटीकता और महत्वपूर्ण स्थिरता प्राप्त करने के लिए किसी बाहरी घटक की आवश्यकता नहीं है।इसके अलावा, आउटपुट बफर एम्पलीफायर (जो 10 mA तक की आपूर्ति कर सकता है) सहित डिवाइस को कुल आपूर्ति करंट आमतौर पर 750 μA है।बैंड गैप डिज़ाइन की दीर्घकालिक स्थिरता चयनित जेनर संदर्भ डायोड के बराबर है।

AD581 को 8-, 10- या 12-बिट डिजिटल-टू-एनालॉग कन्वर्टर्स (DACs) के संदर्भ के रूप में उपयोग करने की अनुशंसा की जाती है, जिसके लिए बाहरी सटीक संदर्भ की आवश्यकता होती है।डिवाइस 14-बिट सटीकता तक सभी प्रकार के एनालॉग-टू-डिजिटल कन्वर्टर्स (ADCs) के लिए भी आदर्श है, या तो क्रमिक सन्निकटन या एकीकृत डिज़ाइन, और आम तौर पर मानक स्व-निहित संदर्भों द्वारा प्रदान किए गए प्रदर्शन से बेहतर प्रदर्शन की पेशकश कर सकता है।

AD581J, AD581K, और AD581L को 0°C से 70°C तक संचालन के लिए निर्दिष्ट किया गया है;AD581S, AD581T, और AD581U -55°C से +125°C रेंज के लिए निर्दिष्ट हैं।सभी ग्रेड भली भांति बंद करके सील किए गए 3-पिन TO-5 मेटल कैन में पैक किए जाते हैं।

एविएशन पार्ट्स की विशेषताएं:

• प्रारंभिक सटीकता और तापमान गुणांक दोनों के लेजर ट्रिमिंग के परिणामस्वरूप बाहरी घटकों के उपयोग के बिना तापमान पर बहुत कम त्रुटियां होती हैं।AD581L का अधिकतम विचलन ±7.25 mV के 10.000 V से 0°C से 70°C तक है, जबकि AD581U -55°C से +125°C तक बाहरी ट्रिम्स के बिना ±15 mV अधिकतम कुल त्रुटि की गारंटी देता है।
• क्योंकि लेजर ट्रिमिंग अलग-अलग चिप्स में अलग होने से पहले वेफर पर की जाती है, AD581 हाइब्रिड डिजाइनरों के उपयोग में आसानी, आवश्यक बाहरी ट्रिम्स की कमी और अंतर्निहित उच्च प्रदर्शन के लिए अत्यंत मूल्यवान है।
• AD581 को 2-पिन जेनर मोड में भी संचालित किया जा सकता है ताकि अनियमित आपूर्ति के लिए सिर्फ एक बाहरी अवरोधक के साथ एक सटीक -10 V संदर्भ प्रदान किया जा सके।इस मोड में प्रदर्शन लगभग मानक 3-पिन कॉन्फ़िगरेशन के बराबर है।
• बैंड गैप कॉन्सेप्ट का उपयोग कर उन्नत सर्किट डिजाइन AD581 को 13 V तक के अनियमित इनपुट वोल्टेज के साथ पूर्ण प्रदर्शन देने की अनुमति देता है। बाहरी अवरोधक के साथ, डिवाइस 11.4 V जितनी कम आपूर्ति के साथ संचालित होता है। 5. AD581 संस्करणों में उपलब्ध है MILSTD-883 के अनुरूप।विस्तृत विशिष्टताओं के लिए सैन्य डेटाशीट देखें।

विमानन भागों के निर्दिष्टीकरण:
