एक लागत प्रभावी FWD-RK3588 छवि प्रसंस्करण बोर्ड, जिसमें 2.4 गीगाहर्ट्ज तक की घड़ी आवृत्ति के साथ 8-कोर 64-बिट सीपीयू है
| उत्पत्ति के प्लेस | चीन |
|---|---|
| ब्रांड नाम | Forward |
| मॉडल संख्या | एफडब्ल्यूडी-आरके3588 |
| न्यूनतम आदेश मात्रा | 1 |
| प्रसव के समय | 5-8 कार्य दिवस |
| भुगतान शर्तें | टी/टी |
| आपूर्ति की क्षमता | 10000/वर्ष |
उत्पाद विवरण
| प्रमुखता देना | RK3588 थर्मल इमेजिंग बोर्ड,8-कोर 64-बिट CPU मोनोकुलर,2.4 गीगाहर्ट्ज इमेज प्रोसेसिंग बोर्ड |
||
|---|---|---|---|
उत्पाद विवरण
एक लागत प्रभावी आरके3588 इमेज प्रोसेसिंग बोर्ड, जिसमें इन्फ्रारेड कैमरा/थर्मल इमेजर्स के लिए 2.4 गीगाहर्ट्ज तक की क्लॉक फ्रीक्वेंसी के साथ 8-कोर 64-बिट सीपीयू है।
उत्पाद अवलोकन

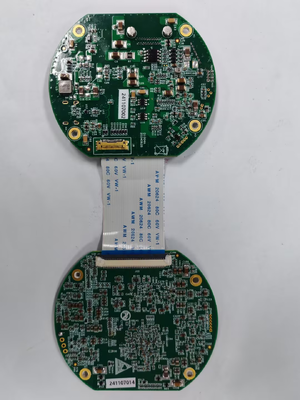

यह उत्पाद रॉकचिप RK3588 प्रोसेसर द्वारा संचालित एक एम्बेडेड इमेज प्रोसेसिंग बोर्ड है, जिसमें मुख्य रूप से दो घटक शामिल हैं: एक कोर प्रोसेसिंग बोर्ड (SoM) और एक इंटरफ़ेस कैरियर बोर्ड। RK3588 रॉकचिप का अगली पीढ़ी का फ्लैगशिप हाई-एंड प्रोसेसर है, जिसे उन्नत 8nm प्रोसेस नोड का उपयोग करके निर्मित किया गया है। इसमें 2.4GHz तक की प्राथमिक क्लॉक स्पीड वाला 8-कोर 64-बिट सीपीयू है। प्रोसेसर एक अंतर्निहित एआई एक्सेलेरेटर एनपीयू को एकीकृत करता है, जो 6 टॉप्स कंप्यूटिंग शक्ति प्रदान करता है और मुख्यधारा के गहन शिक्षण ढांचे का समर्थन करता है।
इमेज प्रोसेसिंग बोर्ड तीन वीडियो इनपुट इंटरफेस को एकीकृत करता है, जिसमें दो एमआईपीआई सीएसआई इंटरफेस और एक बीटी.1120 डिजिटल वीडियो इंटरफेस शामिल है, जो मल्टी-सोर्स हाई-डेफिनिशन वीडियो कैप्चर को सक्षम बनाता है। प्रचुर मात्रा में ऑनबोर्ड संचार इंटरफेस से सुसज्जित, बोर्ड उच्च-प्रदर्शन एम्बेडेड विज़न सिस्टम की मांग आवश्यकताओं को पूरा करने के लिए स्थिर और कुशल वीडियो डेटा ट्रांसमिशन प्राप्त करता है। उत्पाद ने लिनक्स (उबंटू रूटएफएस) वातावरण के तहत कोर ड्राइवर अनुकूलन पूरा कर लिया है, जिससे उपयोगकर्ता सीधे एप्लिकेशन-लेयर विकास के साथ आगे बढ़ सकते हैं।
अनुप्रयोग
विभिन्न एप्लिकेशन या एल्गोरिथम सॉफ़्टवेयर प्रोग्रामों की तैनाती पर, एक इमेज प्रोसेसिंग बोर्ड सीकर्स, पॉड्स और ऑप्टोइलेक्ट्रॉनिक गिंबल्स जैसे उपकरणों में एकीकृत एक मुख्य घटक के रूप में काम कर सकता है, जो लक्ष्य अवलोकन, लक्ष्यीकरण और टोही की सुविधा प्रदान करता है।
प्रमुख विशेषताऐं
- एमआईपीआई सीएसआई कैमरा इंटरफ़ेस इनपुट का समर्थन करता है, जो छवि सेंसर डेटा के अधिग्रहण को सक्षम बनाता है;
- BT.1120 डिजिटल वीडियो इंटरफ़ेस इनपुट का समर्थन करता है, जो उच्च-परिभाषा डिजिटल वीडियो स्रोतों से कनेक्शन की अनुमति देता है;
- क्रमिक संचार क्षमताएं प्रदान करता है;
- नेटवर्क संचार क्षमताएं प्रदान करता है;
- इसमें ट्रिपल-कोर आर्किटेक्चर और कंप्यूटिंग शक्ति के 6 TOPS के साथ एक अंतर्निहित AI अनुमान रनटाइम वातावरण है, जो INT4, INT8, INT16, FP16, BF16 और TF32 सहित विभिन्न डेटा परिशुद्धता का समर्थन करता है;
- H.265 और H.264 जैसे प्रारूपों में एन्कोडिंग का समर्थन करता है।
कोर हार्डवेयर कॉन्फ़िगरेशन
| विन्यास | विशेष विवरण |
|---|---|
| CPU | रॉकचिप आरके3588: ऑक्टा-कोर 64-बिट बड़ा.लिटल आर्किटेक्चर (4 × कॉर्टेक्स-ए76 + 4 × कॉर्टेक्स-ए55) |
| एनपीयू | 6 TOPS कंप्यूटिंग पावर, ट्रिपल-कोर आर्किटेक्चर, INT4/INT8/INT16/FP16/BF16/TF32 को सपोर्ट करता है। |
| जीपीयू | एआरएम माली-जी610 एमसी4, ओपनजीएल ईएस 1.1/2.0/3.1/3.2, वल्कन 1.1/1.2, ओपनसीएल 1.1/1.2/2.0, एंबेडेड हाई-परफॉर्मेंस 2डी इमेज एक्सेलेरेशन मॉड्यूल |
| भंडारण का विस्तार करें | मानक एसडी कार्ड स्लॉट, 128 जीबी तक का समर्थन करता है। |
| टक्कर मारना | 8 जीबी एलपीडीडीआर4एक्स |
| अंतर्निर्मित भंडारण | 64 जीबी ईएमएमसी |
| हाई-स्पीड इंटरफ़ेस | PCIe 3.0 / PCIe 2.0 / SATA 3.0 / टाइप-सी / USB 3.1 / USB 2.0 को सपोर्ट करता है |
| मल्टीमीडिया | H.265/H.264/AV1/VP9/AVS2 वीडियो डिकोडिंग का समर्थन करता है, 60 FPS पर 8K तक 30 एफपीएस पर 8K तक H.264/H.265 वीडियो एन्कोडिंग का समर्थन करता है |
हार्डवेयर इंटरफ़ेस
| इंटरफ़ेस | तख़्ता | विशेष विवरण | विवरण |
|---|---|---|---|
| कोर प्रोसेसिंग बोर्ड | वीडियो इनपुट | 1×एमआईपीआई सीएसआई | 4 लेन |
| 1×BT.1120 | एचडी समानांतर वीडियो | ||
| आनुक्रमिक द्वार | 4× यूएआरटी (टीटीएल स्तर, 3.3वी) |
1x RK3588 डिबग इंटरफ़ेस 1x RK3588 संचार इंटरफ़ेस 1x डिबग इंटरफ़ेस (आरके3588 डिबग इंटरफ़ेस के साथ साझा; परस्पर अनन्य उपयोग) 2x एमसीयू संचार इंटरफेस |
|
| इंटरफ़ेस एडाप्टर बोर्ड | बिजली की आपूर्ति | DC12V | पावर इंटरफ़ेस |
| वीडियो इनपुट | 1×एमआईपीआई सीएसआई | 2-लेन | |
| नेटवर्क आउटपुट | 1×ईथरनेट | गीगाबिट अनुकूली | |
| USB | 1×USB2.0 | माइक्रो यूएसबी पोर्ट | |
| आनुक्रमिक द्वार | 2×RS422 | एमसीयू संचार इंटरफेस | |
| 1×यूएआरटी | माइक्रोकंट्रोलर यूएआरटी संचार इंटरफ़ेस (टीटीएल स्तर, 3.3V) | ||
| मोटर | मोटर ड्राइव इंटरफ़ेस | मोटर ड्राइव आउटपुट: 5V/1A | |
| पंखा | 12वी | फैन ड्राइव आउटपुट: 12V/2A | |
| डाउनलोड करना | एसडब्ल्यूडी | एमसीयू डाउनलोड इंटरफ़ेस |
बोर्ड विशिष्टताएँ
स्थापना आयाम (संदर्भ के लिए): व्यास 70 मिमी, ऊंचाई 17.2 मिमी (कनेक्टर्स को छोड़कर)। बोर्ड आयामों का एक योजनाबद्ध आरेख चित्र 1 में दिखाया गया है। हार्डवेयर इंटरफेस चित्र 2 में दिखाए गए हैं।
पर्यावरण अनुकूलता
ऑपरेटिंग तापमान: -40℃ से +60℃
सॉफ्टवेयर विकास सहायता
यह उत्पाद न केवल एक उच्च-प्रदर्शन हार्डवेयर बोर्ड प्लेटफ़ॉर्म प्रदान करता है, बल्कि उपयोगकर्ताओं को व्यापक निम्न-स्तरीय ड्राइवर सॉफ़्टवेयर सहायता भी प्रदान करता है, जिसका लक्ष्य उन्हें तेजी से विकसित होने वाले अनुप्रयोगों और एल्गोरिदम को एकीकृत करने में सहायता करना है, जिससे उत्पाद के बाज़ार में आने का समय कम हो जाता है।
ड्राइवर सॉफ्टवेयर
इस उत्पाद ने लिनक्स सिस्टम (डिफ़ॉल्ट रूप से उबंटू फ़ाइल सिस्टम से सुसज्जित) पर आधारित सभी कोर परिधीय ड्राइवरों का अनुकूलन और सत्यापन पूरा कर लिया है। उपयोगकर्ताओं को जटिल निम्न-स्तरीय ड्राइवरों के बारे में चिंता करने की आवश्यकता नहीं है और वे मानक सिस्टम कॉल का उपयोग करके सीधे एप्लिकेशन-लेयर विकास कर सकते हैं।
-
कोर प्रोसेसर ड्राइवर:सीपीयू और एनपीयू कंप्यूटिंग पावर की कुशल शेड्यूलिंग सुनिश्चित करते हुए, आरके3588 के पावर प्रबंधन, क्लॉक, इंटरप्ट और डीएमए नियंत्रकों को अनुकूलित किया।
-
वीडियो इनपुट ड्राइवर:
-
एमआईपीआई चालक:कैमरा छवि डेटा अधिग्रहण का समर्थन करते हुए, MIPI CSI-2 कैमरा इंटरफ़ेस और छवि सेंसर को अनुकूलित किया गया।
-
BT.1120 ड्राइवर:BT.1120 इंटरफ़ेस के माध्यम से वीडियो डेटा अधिग्रहण को सक्षम करने के लिए डिजिटल वीडियो रिसीवर चिप को अनुकूलित किया गया।
-
-
नेटवर्क इंटरफ़ेस ड्राइवर:अनुकूली गीगाबिट ईथरनेट, नेटवर्क वीडियो स्ट्रीम (आरटीएसपी) स्ट्रीमिंग और रिमोट कमांड कंट्रोल का समर्थन करता है।
-
संचार इंटरफ़ेस ड्राइवर:UART, I2C और GPIO जैसे अनुकूलित ऑनबोर्ड इंटरफ़ेस। उपयोगकर्ता फ़ाइल संचालन या सिस्टम कॉल के माध्यम से बाहरी उपकरणों के साथ सीधे नियंत्रण और डेटा इंटरैक्शन प्राप्त कर सकते हैं।
वीडियो कैप्चर
बोर्ड विभिन्न सेंसरों की कनेक्शन आवश्यकताओं को पूरा करने के लिए दो प्रकार के वीडियो इनपुट इंटरफेस को एकीकृत करता है:
-
एमआईपीआई डिजिटल वीडियो इनपुट:एक मानक V4L2 इंटरफ़ेस प्रदान करता है। उपयोगकर्ता मानक सिस्टम कॉल जैसे के माध्यम से छवि फ़्रेम डेटा प्राप्त कर सकते हैं
खुलाऔरioctl. -
BT.1120 डिजिटल वीडियो इनपुट:V4L2 फ्रेमवर्क के माध्यम से एप्लिकेशन परत को एक एकीकृत वीडियो डिवाइस इंटरफ़ेस प्रदान करता है, जिससे एकीकृत सॉफ़्टवेयर प्रोसेसिंग की सुविधा मिलती है।
एल्गोरिथम परिनियोजन
एक त्रि-कोर आर्किटेक्चर एनपीयू को एकीकृत करता है जो INT4/INT8/INT16/FP16 हाइब्रिड संचालन का समर्थन करता है, ऑब्जेक्ट डिटेक्शन, वर्गीकरण और ट्रैकिंग जैसे जटिल दृष्टि कार्यों को आसानी से संभालता है। आरकेएनएन रनटाइम एपीआई प्रदान करता है, जो आरकेएनएन मॉडल लोड करने, इनपुट/आउटपुट प्रबंधित करने और एनपीयू पर अनुमान गणना निष्पादित करने के लिए जिम्मेदार है।
उपयोगकर्ताओं को शीघ्रता से आरंभ करने में मदद करने के लिए, हम रनिंग एल्गोरिदम उदाहरण प्रदान करते हैं। उपयोगकर्ता कार्यान्वयन तर्क का उल्लेख कर सकते हैं (ध्यान दें: उदाहरण केवल इंजीनियरिंग मार्गदर्शन के रूप में कार्य करते हैं; हम एल्गोरिदम के प्रदर्शन या प्रभावकारिता के लिए स्वयं जिम्मेदार नहीं हैं):
-
वस्तु का पता लगाना:YOLOv5 का परिनियोजन उदाहरण प्रदान करता है, जो कैप्चर किए गए वीडियो स्ट्रीम और आउटपुट बाउंडिंग बॉक्स और श्रेणियों पर सीधे वास्तविक समय ऑब्जेक्ट का पता लगा सकता है।
-
वस्तु ट्रैकिंग:प्रासंगिक ट्रैकिंग एल्गोरिदम उदाहरणों को एकीकृत करता है, जिससे उपयोगकर्ताओं को मिस डिस्टेंस डेटा के आधार पर बंद-लूप नियंत्रण प्राप्त करने की अनुमति मिलती है।
-
वीडियो स्ट्रीम के साथ एकीकरण:उदाहरण कार्यक्रम दर्शाता है कि अनुमान के लिए एनपीयू में छवि फ्रेम कैसे फ़ीड करें, और ओएसडी (ऑन-स्क्रीन डिस्प्ले) फ़ंक्शन के माध्यम से आउटपुट वीडियो पर अनुमान परिणाम (जैसे बाउंडिंग बॉक्स) को सुपरइम्पोज़ करें, जिससे एक पूर्ण एंड-टू-एंड एप्लिकेशन बंद लूप बनता है।
उत्पाद वितरण चेकलिस्ट
| नहीं। | पदार्थ | मात्रा |
|---|---|---|
| 1 | छवि प्रसंस्करण कार्ड | 1 सेट |
| 2 | ताप सिंक | 1 टुकड़ा |
| 3 | बिजली का केबल | 1 सेट |
| 4 | संचार इंटरफ़ेस केबल | |
| 5 | वीडियो इनपुट केबल | |
| 6 | वीडियो आउटपुट (नेटवर्क) केबल | 1 टुकड़ा |
| 7 | फैन इंटरफ़ेस केबल | 1 पीसी |
| 8 | उपयोगकर्ता पुस्तिका | 1 |
| 9 | अनुरूप प्रमाण पत्र | 1 |
