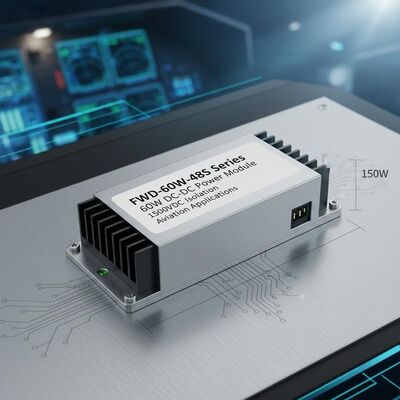

FWD-60W-48S सीरीज 60W डीसी-डीसी पावर मॉड्यूल के साथ 1500VDC अलगाव और विमानन अनुप्रयोगों के लिए अल्ट्रा कॉम्पैक्ट आकार
| उत्पत्ति के प्लेस | चीन |
|---|---|
| ब्रांड नाम | Forward |
| मॉडल संख्या | FWD-60W-48S श्रृंखला |
| न्यूनतम आदेश मात्रा | 1 |
| प्रसव के समय | 5-8 कार्य दिवस |
| भुगतान शर्तें | एल/सी,टी/टी |
| आपूर्ति की क्षमता | 10000/वर्ष |
निःशुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
व्हाट्सएप:0086 18588475571
वीचैट: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xउत्पाद विवरण
| इनपुट (वीडीसी) | 18～75V | आकार | 35.4 × 25.1 × 12.7 मिमी |
|---|---|---|---|
| तापमान चक्र | -55～ + 125℃, 10 बार | वज़न | 31 ग्रा |
| ठंडा करने की विधि | संवहन, बलपूर्वक वायु शीतलन, चालन | सुरक्षा | नमीरोधी, नमक स्प्रेरोधी, फफूंदरोधी |
| प्रमुखता देना | 60W आउटपुट पावर डीसी-डीसी पावर मॉड्यूल,1500 वीडीसी अलगाव पावर मॉड्यूल,अल्ट्रा कॉम्पैक्ट साइज एविएशन पावर मॉड्यूल |
||
उत्पाद विवरण

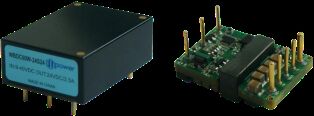

FWD-60W-48S सीरीज 1/16 BRICK पावर सीरीज 60W DC-DC पावर मॉड्यूल
प्रमुख विशेषताएं
- उच्च दक्षताः 90%
- अधिकतम आउटपुट पावरः 60W तक
- इनपुट/आउटपुट अलगावः 1500 वीडीसी
- अल्ट्रा कॉम्पैक्ट आकारः 35.4 * 25.1 * 12.7 मिमी
- उच्च विश्वसनीयताः कोई आंतरिक एल्यूमीनियम और टैंटलम इलेक्ट्रोलाइटिक कंडेन्सर नहीं
- ओवर करंट, ओवर वोल्टेज और शॉर्ट सर्किट सुरक्षा
- अनुप्रयोग: सैन्य अनुसंधान, औद्योगिक नियंत्रण, रडार, अग्नि नियंत्रण, मिसाइल-बंद, संचार प्रणाली
मॉडल विनिर्देश
| मॉडल | इनपुट (वीडीसी) | आउटपुट (वीडीसी) | आउटपुट करंट | रिपल वीपी-पी | दक्षता | आकार |
|---|---|---|---|---|---|---|
| WBDC60W-48S3R3 | 18-75 वोल्ट | 3.3V | 12A | 80mV | ८७% | 35.4*25.1*127 |
| WBDC60W-48S05 | 18-75 वोल्ट | 5V | 12A | 80mV | 88% | 35.4*25.1*127 |
| WBDC60W-48S06 | 18-75 वोल्ट | 6V | 10A | 80mV | 88% | 35.4*25.1*127 |
| WBDC60W-48S08 | 18-75 वोल्ट | 8V | 7.5A | 100mV | 88. 50% | 35.4*25.1*127 |
| WBDC60W-48S12 | 18-75 वोल्ट | 12V | 5A | 100mV | ९०% | 35.4*25.1*127 |
| WBDC60W-48S15 | 18-75 वोल्ट | 15V | 4A | 100mV | ९०% | 35.4*25.1*127 |
| WBDC60W-48S24 | 18-75 वोल्ट | 24V | 2.5A | 100mV | 89% | 35.4*25.1*127 |
| WBDC60W-48S28 | 18-75 वोल्ट | 28V | 2.14A | 100mV | 89% | 35.4*25.1*127 |
| WBDC60W-48S48 | 18-75 वोल्ट | 48V | 1.25A | 200mV | 89% | 35.4*25.1*127 |
महत्वपूर्ण नोट्स
सभी डेटा का परीक्षण +25°C पर, नामित इनपुट/आउटपुट, पूर्ण भार और शुद्ध प्रतिरोध भार के तहत किया जाता है, जब तक कि अन्यथा निर्दिष्ट न हो।
कस्टम वोल्टेज आउटपुट आवश्यकताओं के लिए हमसे संपर्क करें।
"एन" पोस्टफिक्स वाले मॉडल नकारात्मक तर्क, फ्लैंज-आर विन्यास को इंगित करते हैं।
प्रत्यय प्लस-एम (-55 डिग्री सक्रियण) नामकरण नियमः एन-आर-एम
इनपुट पैरामीटर
| इनपुट पैरामीटर | टिप्पणी | मिन | विशिष्ट | अधिकतम | इकाई |
|---|---|---|---|---|---|
| इनपुट वोल्टेज रेंज | 48Vin | 18 | 48 | 75 | वीडीसी |
| इनपुट सर्ज वोल्टेज | क्षणिक (1s) | 80 | वीडीसी | ||
| वोल्टेज चालू करें | 16.5 | 17.2 | 18 | वीडीसी | |
| वोल्टेज बंद करें | 16.3 | 16.7 | 17 | वीडीसी | |
| कोई लोड इनपुट करंट नहीं | कोई भार नहीं 48Vin | 50 | mA | ||
| इनपुट/आउटपुट फ़िल्टरिंग | π प्रकार | बहुस्तरीय | |||
| तर्क सक्षम करें | सकारात्मक तर्कः पावर ऑन (पिन खोलें सक्षम करें), पावर बंद (पिन शॉर्टकट सक्षम करें) नकारात्मक तर्कः पावर ऑफ (पिन खोलने के लिए सक्षम करें), पावर ऑन (पिन शॉर्टकट सक्षम करें) | ||||
सामान्य विनिर्देश
| सामान्य विनिर्देश | टिप्पणी | मिन | विशिष्ट | अधिकतम | इकाई |
|---|---|---|---|---|---|
| इनपुट/आउटपुट अलगाव वोल्टेज | 1500 | वीडीसी | |||
| इनपुट/हाउसिंग अलगाव वोल्टेज | 1500 | वीडीसी | |||
| आउटपुट/हाउसिंग अलगाव वोल्टेज | 500 | वीडीसी | |||
| इन्सुलेशन प्रतिरोध | DC500V | 100 | MΩ | ||
| स्विचिंग आवृत्ति | 280 | 330 | 350 | केएचजेड | |
| कार्य तापमान | -40 | 100 | °C | ||
| भंडारण तापमान | -55 | 125 | °C | ||
| सुरक्षा | नमी प्रतिरोधी, नमक स्प्रे प्रतिरोधी, मोल्ड प्रतिरोधी | ||||
| आकार | 35.4 * 25.1 * 127 | मिमी | |||
| शीतलन विधि | संवहन, मजबूर हवा ठंडा, संवहन | ||||
| वजन | 31 | घ | |||
चयन परीक्षण मानक
| परीक्षण परियोजना | विधि | परीक्षण की स्थिति | औद्योगिक ग्रेड | सैन्य रैंक |
|---|---|---|---|---|
| आंतरिक दृश्य निरीक्षण | GJB548B, 2017.1 | १००% | १००% | |
| उच्च तापमान भंडारण | GJB150.3A | +125°C, 48 घंटे | १००% | |
| निम्न तापमान भंडारण | GJB150.3A | -55 डिग्री सेल्सियस, 48 घंटे | १००% | |
| तापमान चक्र | GJB548B, 1010.1 | -55 ̊+125°C, 10 गुना | १००% | |
| मध्यवर्ती वोल्टेज परीक्षण | - | Tc = +25°C | १००% | |
| बर्न इन | Tc = +85°C, 48 घंटे | यादृच्छिक जाँच | १००% | |
| अंतिम विद्युत परीक्षण | उत्पाद विनिर्देश | -40°C, +25°C, +85°C (Tc) | १००% | १००% |
| बाहरी दृश्य निरीक्षण | GJB548B, 2009.1 | १००% | १००% |
भौतिक आयाम
आकारः 33.2 मिमी (लंबाई) * 22.8 मिमी (चौड़ाई) * 9.1 मिमी (ऊंचाई)
पिन विन्यास
| पिन | प्रतीक | कार्य |
|---|---|---|
| 1 | Vi- | इनपुट नकारात्मक |
| 2 | एन | नियंत्रण अंत |
| 3 | Vi+ | इनपुट पॉजिटिव |
| 4 | वीओ+ | आउटपुट पॉजिटिव |
| 5 | एस+ | संवेदन अंत सकारात्मक |
| 6 | ट्रिम | वोल्टेज समायोजन का अंत |
| 7 | S- | सेंसर अंत नकारात्मक |
| 8 | वो- | आउटपुट नकारात्मक |
