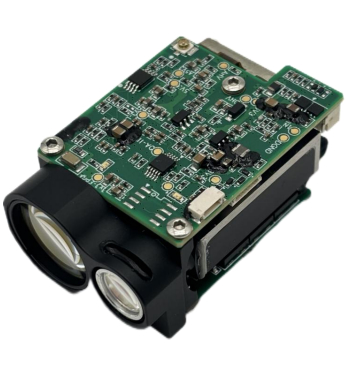

FW-ED04 1535nm नेत्र सुरक्षित लेजर रेंजिंग मॉड्यूल
| Place of Origin | China |
|---|---|
| ब्रांड नाम | Forward |
| Model Number | FW-ED04 |
| Minimum Order Quantity | 1 set |
| Delivery Time | 5-8 work days |
| Payment Terms | L/C,T/T |
| Supply Ability | 100 pcs/year |
निःशुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
व्हाट्सएप:0086 18588475571
वीचैट: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xउत्पाद विवरण
| लेजर तरंगदैर्ध्य | 1535 ± 5 एनएम | लॉन्च लेंस व्यास | Φ8mm |
|---|---|---|---|
| रिसीवर लेंस व्यास | Φ16 मिमी | रेंजिंग सटीकता | ±2 मीटर |
| सीमा समाधान | ≤20 मी | विचलन कोण | ≤0.6 MRAD |
| प्रमुखता देना | ±2m Accuracy Laser Ranging Module,≤0.6mrad Divergence Angle Laser Rangefinder Module,MIL-STD-810G Testing Standard Eye-safe Laser Module |
||
उत्पाद विवरण
FW-ED04 1535nm आई-सेफ लेजर रेंजिंग मॉड्यूल का विवरण
से FW-ED04 आईसेफ लेजर रेंजफाइंडर मॉड्यूलERDI TECH एक स्व-विकसित 1535nm डायोड का उपयोग करता हैपंप सॉलिड स्टेट माइक्रोचिप लेजर। यह NATO प्रदान करता है2.3 मीटर का लक्ष्य रेंजिंग×2.3 मीटर तक पहुँच रहा है≥4 किमी, एक मेंकॉम्पैक्ट आकार≤48×30.5×21 मिमी और≤32gवजन। विशेषताओं में स्थिर लेजर माप शामिल हैं,स्व-परीक्षण, तापमान रिपोर्टिंग, तीन-लक्ष्यरेंजिंग, पूर्व/पश्चात-माप लक्ष्य संकेत,सिंगल/कंटीन्यूअस रेंजिंग, बॉड रेट सेटिंग, लेजरलॉन्च ट्रैकिंग, और सीरियल पोर्ट अपडेट सपोर्ट। इसकीबहुमुखी प्रतिभा इसे लेजर दूरी माप के लिए उपयुक्त बनाती है,UAS, ऑप्टिकल पॉड, और सीमा निगरानी।
FW-ED04 1535nm आई-सेफ लेजर रेंजिंग मॉड्यूल के विनिर्देश
|
लेजर तरंग दैर्ध्य
|
1535±5nm
|
|
आँख की सुरक्षा
|
कक्षा 1
|
|
विचलन कोण
|
≤0.6mrad
|
|
लेजर ऊर्जा
|
≥200μजे |
|
लॉन्च लेंस व्यास
|
Φ8mm
|
|
रिसीवर लेंस व्यास
|
Φ16mm
|
| मापने की सीमा(परावर्तन 30%; दृश्यता ≥ 5km) |
NATO लक्ष्य (2.3m×2.3m) ≥4000m
मानव लक्ष्य को मापना (0.5m×1.7m) ≥1200m
|
|
न्यूनतम सीमा
|
≤15 मीटर
|
|
रेंजिंग सटीकता
|
±2m
|
|
रेंजिंग आवृत्ति
|
सिंगल, 1Hz ~10Hz
|
|
मल्टी-टारगेट डिटेक्शन की संख्या
|
3 लक्ष्यों तक
|
|
गलत अलार्म दर
|
≤1%
|
|
सटीकता दर
|
≥98%
|
|
पिन-इन-लीड पैकेज मॉडल
|
FWF08002-S06B13W5M
|
|
आपूर्ति वोल्टेज
|
DC 3~5 V
|
|
स्टैंडबाय बिजली की खपत
|
≤1mW
|
|
औसत बिजली की खपत
|
≤2.5 W @10 Hz
|
|
पीक पावर खपत
|
≤7 W @12 V
|
|
वजन
|
≤32±1g
|
|
आयाम (L×W×H)
|
48×30.5×21mm
|
|
ऑपरेशन तापमान
|
-40~＋70℃
|
|
भंडारण तापमान
|
-55~＋75℃
|
|
प्रभाव प्रतिरोध
|
MIL-STD-810G परीक्षण मानक को पूरा करें
|
|
कंपन प्रतिरोध
|
MIL-STD-810G परीक्षण मानक को पूरा करें
|
रूपरेखा आयाम (मिमी)
